从Transformer到LLM架构

大语言模型并不是一种脱离 Transformer 而独立出现的新架构，而是在 Transformer 基础上经过长期演化与工程实践逐步形成的。从最初的 Encoder-Decoder，到如今主流的 Decoder-only，模型架构虽然不断变化，但其核心仍然围绕 Attention、FFN、位置编码、归一化等基本组件展开。本文将从原始 Transformer 出发，沿着架构演化的脉络逐步拆解现代 LLM 的核心组成，并结合参数量与计算量分析，理解这些组件为什么这样设计，以及它们最终如何共同构成今天的大语言模型

Transformer

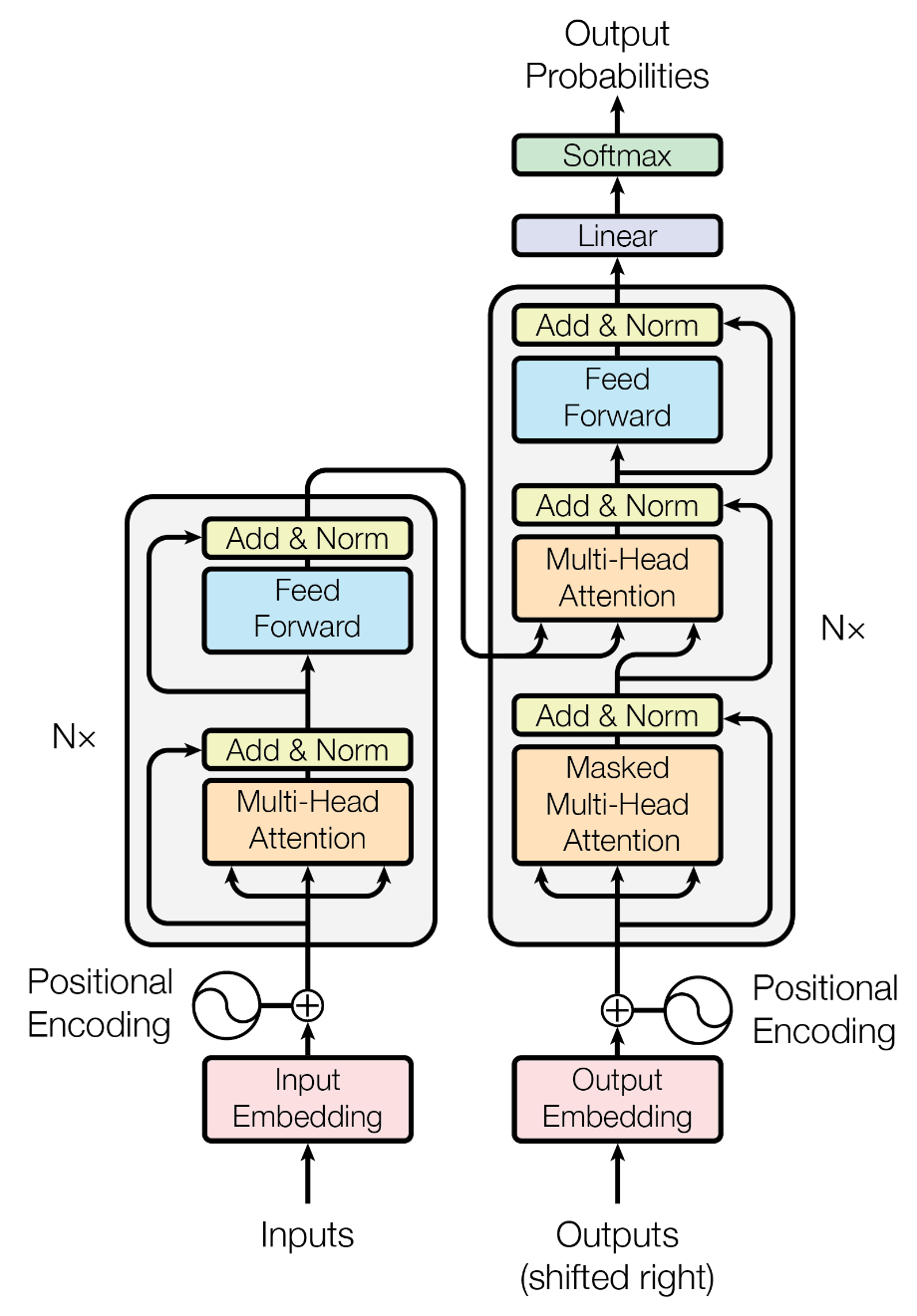

原始 Transformer 架构图如下

Encoder

Encoder 负责理解序列，接收整个原始序列，输出一个融合了整个序列语义信息的上下文向量

Encoder 中的 Self-Attention 是双向的，每个位置上的 token 都可以融合整个序列的 token 信息，最终得到的表示向量融合了整个序列的信息

Decoder

Decoder 负责生成序列，接收右移后的目标序列作为输入，输出下一个位置的 token 概率分布

Decoder 的任务是预测下一个 token，因此输入自然是之前的文本序列，即右移的目标序列。例如，Inputs=(I, love, you)，Outputs=(我, 爱, 你)，将 Outputs 右移，得到 (<bos>, 我, 爱)，将该序列作为 Decoder 的输入，预测目标为 (<bos>, 我, 爱, 你)

Decoder 中包含两个 Attention 模块，分别是 Masked Self-Attention 和 Cross-Attention

Masked Self-Attention

为了使得模型学习到下一个 token 的预测能力，在 Attention 计算中需要使得第 i 个位置的 token 只能融合前面的 token 信息，因此在 Attention 计算中，在注意力分数矩阵上加上一个上三角的负无穷掩码，使得 Softmax 在第 i 个位置之后的结果为 0

例如，输入序列为 (<bos>, I, love)，则掩码为

$$mask= \begin{bmatrix} 0 & -\infty & -\infty \\ 0 & 0 & -\infty \\ 0 & 0 & 0 \end{bmatrix}$$

加上掩码后，<bos> 只能看到自己的 token 信息，I 只能看到 (<bos>, I) 的 token 信息，love 只能看到 (<bos>, I, love) 的 token 信息

Cross-Attention

Cross-Attention 在 Transformer 中用于连接 Encoder 和 Decoder，Encoder 输出的上下文表示向量用于生成 Attention 的 K 矩阵和 V 矩阵，Decoder 中 Masked Self-Attention 输出的掩码上下文表示向量用于生成 Attention 的 Q 矩阵

从定性的角度上理解，掩码上下文表示向量生成 Q 矩阵的过程可以看作在表示 " 生成下一个 token 需要查询哪些信息 " 这一问题，之后用 Encoder 上下文表示向量生成 K 和 V，则可以看作生成原文索引和原文信息。总的来说，Cross-Attention 可以使 Decoder 在生成过程中能够参考 Encoder 理解的原文信息

三条架构路线

由 Transformer 演化出三条架构路线

• Encoder-only：专注于文本理解，可将输出的上下文向量用于下游任务，代表模型为 BERT
• Encoder-Decoder：可用于处理几乎所有的 NLP 任务，将任务范式统一到 “text-to-text”，代表模型为 T5
• Decoder-only：专注于文本生成，基于预测下一个 token 的目标实现自回归的生成文本序列，代表模型为 GPT

最终，Decoder-only 架构成为了主流 LLM 的标准架构

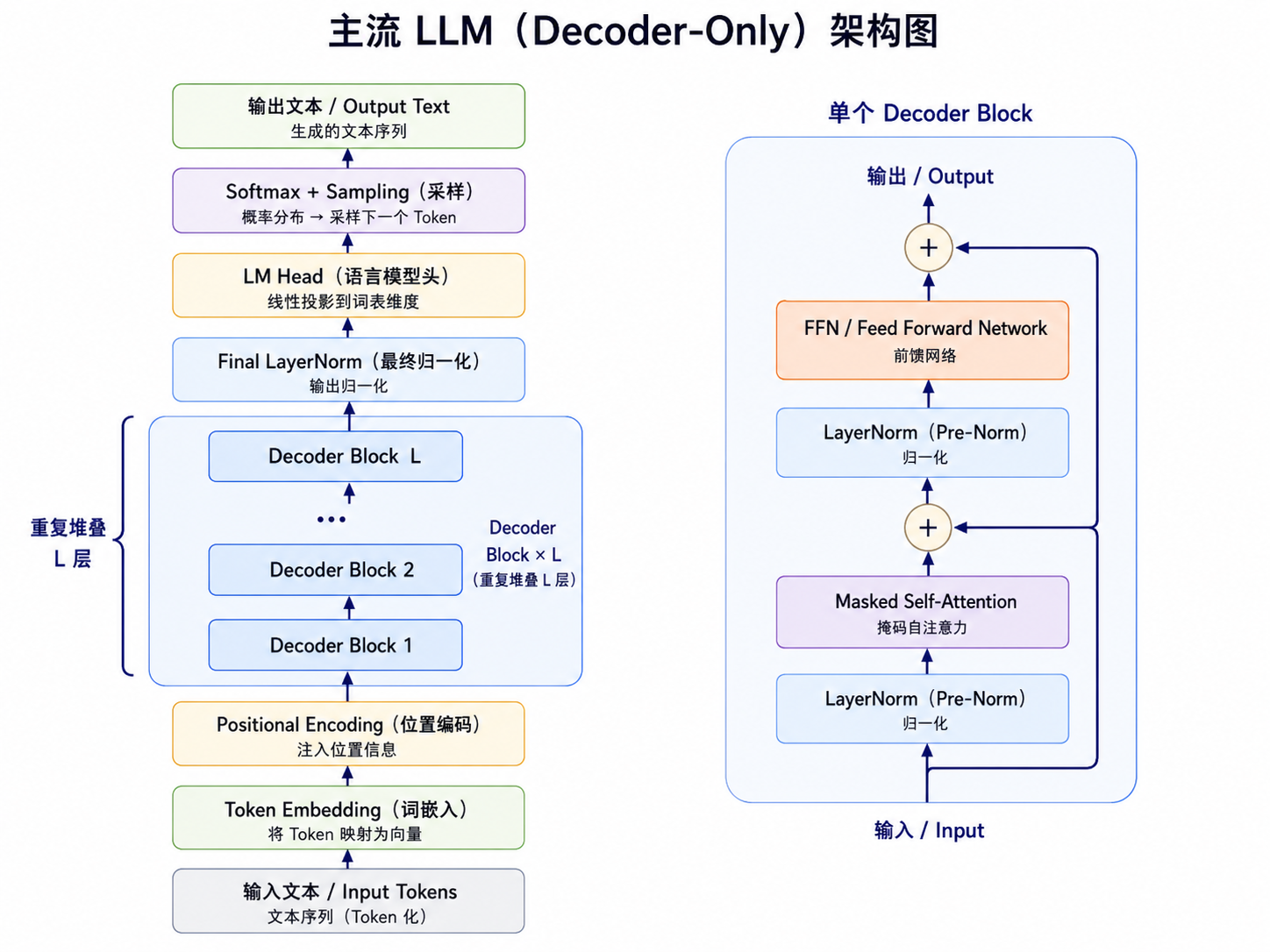

Decoder-only 架构

目前的大模型都是由 Transformer 架构演变而来，主流上采用的是 Transformer 中的 Decoder 部分（Decoder-only），架构如下所示

该架构中主要包含以下组件

• Token Embedding：词嵌入，将 token 转换为向量

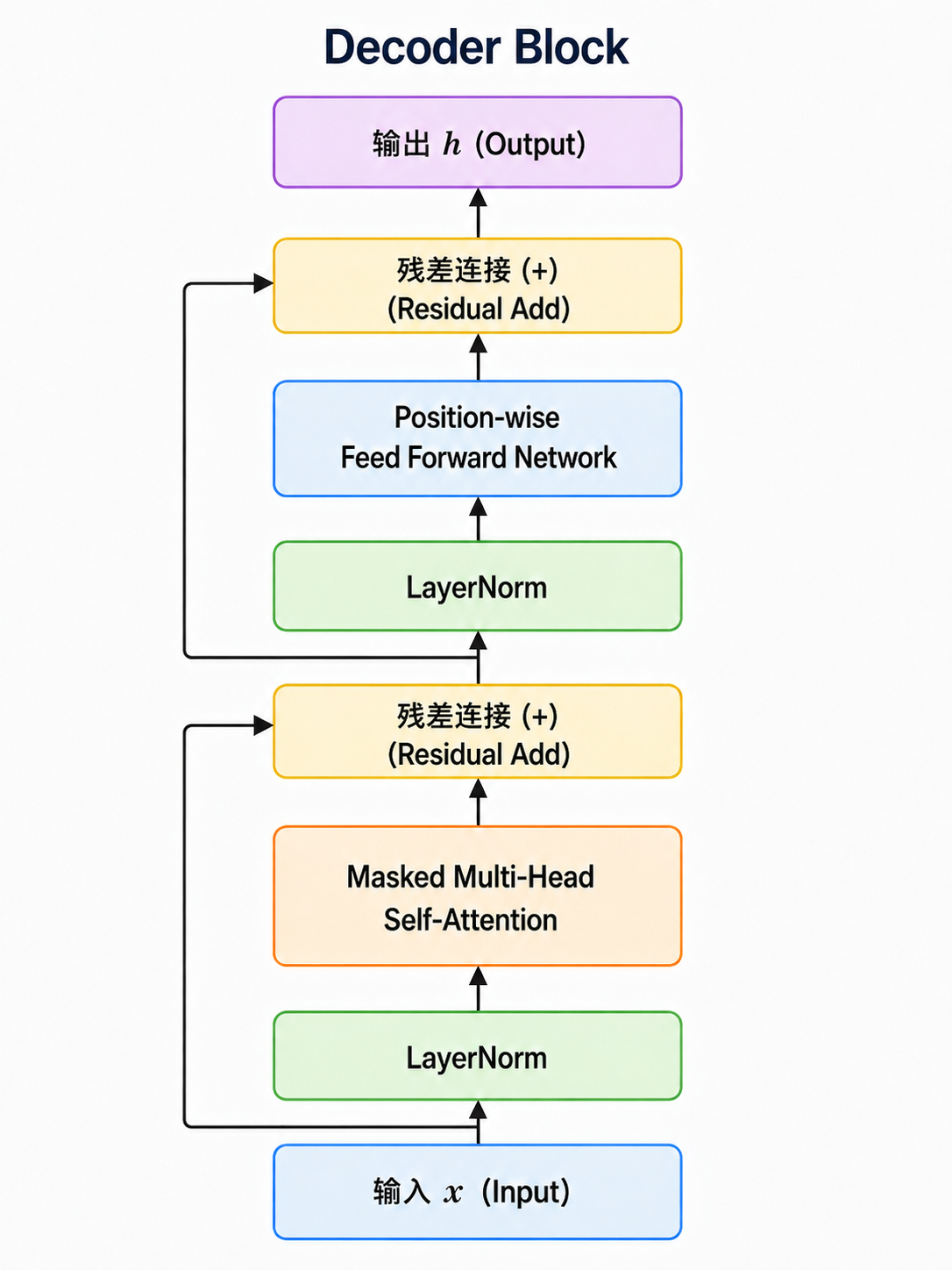

• Decoder block：LLM 中的核心组件，包含 Attention 计算和 FFN 计算，每个 Decoder block 的输入维度和输出维度是相同的，确保多个 block 可以任意堆叠
• Final LayNorm：最终归一化，稳定 Decoder block 的输出
• LM Head：线性层，将 Decoder block 的输出维度映射到词表维度，表示词表的 logits 向量
• Softmax + 采样：计算词表的概率分布，其中每个值表示下一个位置输出该 token 的概率，再根据采样策略选出下一个输出的 token

为什么不需要 Cross-Attention

值得注意的是，Decoder-only 架构中去除了 Cross-Attention，但依然具有参考原文的能力，这得益于 Decoder-only 的自回归生成范式

在 Transformer 中，输入序列和输出序列是两个独立的序列，输出序列从 <bos> 开始生成，原文信息存在于输入序列中，因此需要 Encoder 和 Cross-Attention 来理解原文并融合到 Decoder 生成过程中

而在 Decoder-only 的自回归生成范式中，输入序列和输出序列位于同一个生成序列中，原文信息自然存在于预测位置之前的序列中，可以通过 Masked Self-Attention 来理解前文信息，因此就不需要 Cross-Attention 来融合原文信息

数据形状变化

输入一个句子 什么是注意力机制

Self-Attention

Attention

在 Transformer 中，使用了 Scaled Dot-Product Attention

$$\mathrm{Attention}(Q,K,V)=\mathrm{Softmax}\left( \frac{QK^T}{\sqrt{ d }} \right)V$$

其中，Q 称为查询向量，K 称为键向量，V 称为值向量，从直觉上理解，Q 表示“需要什么信息”，K 表示“信息的索引”，V 表示“信息的内容”，使用 Q 和 K 计算出一个注意力权重，再用注意力权重对 V 做加权求和

Self-Attention 中，X 通过三个不同的线性层来生成 Q、K、V 矩阵，X 的形状为 $(N,d_{m})$，N 为序列长度，$d_{m}$ 为嵌入向量维度

$$\begin{aligned} Q&=XW_{Q}\qquad (N,d_{m})\times(d_{m},d_{m})=(N,d_{m}) \\ K&=XW_{K}\qquad (N,d_{m})\times(d_{m},d_{m})=(N,d_{m}) \\ V&=XW_{V}\qquad (N,d_{m})\times(d_{m},d_{m})=(N,d_{m}) \end{aligned}$$

Scaled Dot-Product Attention 公式可以拆分为以下公式

$$\begin{array}{rcllr} S &=& QK^T & (1) \\ S_{\mathrm{scaled}} &=& \dfrac{S}{\sqrt{d}} & (2) \\ A &=& \mathrm{Softmax}(S_{\mathrm{scaled}}) & (3) \\ \mathrm{Attention} &=& AV & (4) \end{array}$$

(1) 式计算原始的注意力分数，形状变化为 $(N,d_m)\times(d_m,N)=(N,N)$，得到的结果是一个 $(N,N)$ 的矩阵，这导致了 $O(N^2)$ 的存储开销

(2) 式对原始注意力分数做缩放，保证注意力分数的方差与 Q、K 相同

(3) 式将缩放后的注意力分数转换为概率分布，作为注意力权重

(4) 式将注意力权重与 V 矩阵相乘，形状变化为 $(N,N)\times(N,d_m)=(N,d_m)$，本质上就是按不同的注意力权重融合 V 向量的信息

缩放

$QK^T$ 矩阵乘法可以写成向量点积的形式，Q、K 矩阵形状为 $(N,d)$，定义如下

$$Q=\left[ \begin{aligned} q_{1} \\ q_{2} \\ \vdots \\ q_{N} \end{aligned} \right]\in\mathbb{R}^{N\times d}\qquad K=\left[ \begin{aligned} k_{1} \\ k_{2} \\ \vdots \\ k_{N} \end{aligned} \right]\in\mathbb{R}^{N\times d}$$

则

$$QK^T=\left[ \begin{aligned} q_{1} \\ q_{2} \\ \vdots \\ q_{N} \end{aligned} \right] \left[k^T_{1},k^T_{2},\cdots,k^T_{N}\right] =\begin{bmatrix} q_{1}\cdot k^T_{1} & q_{1}\cdot k^T_{2} & \cdots & q_{1}\cdot k^T_{N} \\ q_{2}\cdot k^T_{1} & q_{2}\cdot k^T_{2} & \cdots & q_{2}\cdot k^T_{N} \\ \vdots & \vdots & \ddots & \vdots \\ q_{N}\cdot k^T_{1} & q_{N}\cdot k^T_{2} & \cdots & q_{N}\cdot k^T_{N} \end{bmatrix}$$

现考虑结果矩阵中的一个元素 $\mathbf{q}_{i}\cdot \mathbf{k}^T_{i}$，其中 $\mathbf{q}=(q_{1},q_{2},\dots,q_{d})$，$\mathbf{k}=(k_{1},k_{2},\dots,k_{d})$，则

$$\mathbf{q}\cdot \mathbf{k}=\sum^d_{i=1}q_{i}\cdot k_{i}$$

设 q 向量和 k 向量中的每个分量都是均值为 0，方差为 1 的独立随机变量，$E(q_{i})=E(k_{i})=0$，$Var(q_{i})=Var(k_{i})=1$，两个随机变量相乘的均值为

$$E(q_{i}\cdot k_{i})=E(q_{i})E(k_{i})=0\times 0=0$$

方差为

$$\begin{aligned} E(q^2_{i})&=Var(q_{i})+[E(q_{i})]^2=1 \\ E(k^2_{i})&=Var(k_{i})+[E(k_{i})]^2=1 \\ Var(q_{i}\cdot k_{i})&=E(q^2_{i}\cdot k^2_{i})-[E(q_{i}\cdot k_{i})]^2 \\ &=E(q^2_{i})E(k^2_{i}) \\ &=1 \end{aligned}$$

则

$$\begin{aligned} E(\mathbf{q}\cdot \mathbf{k})&=E\left( \sum^d_{i=1}q_{i}\cdot k_{i} \right)=\sum^d_{i=1}E(q_{i}\cdot k_{i})=0 \\ Var(\mathbf{q}\cdot \mathbf{k})&=Var\left(\sum^d_{i=1}q_{i}\cdot k_{i}\right)=\sum^d_{i=1}Var(q_{i}\cdot k_{i})=d \end{aligned}$$

随着 d 的增长，$QK^T$ 的方差也会增长，导致原始注意力分数值逐渐分散。经过 Softmax 函数计算后，会使得越来越多的分数值偏向 1 或 0，梯度逐渐消失

将原始注意力分数进行缩放后，可以稳定方差，使得 Softmax 的输入维持在合理范围内

$$Var\left( \frac{\mathbf{q}\cdot \mathbf{k}}{\sqrt{ d }} \right)=\frac{Var(\mathbf{q}\cdot \mathbf{k})}{d}=1$$

掩码

在 Attention 计算中，掩码应用在注意力分数上，定义如下

$$\mathrm{Attention}(Q,K,V)=\mathrm{Softmax}\left( \frac{QK^T}{\sqrt{ d }}+M \right)V,\quad M\in \mathbb{R}^{N\times N}$$

其中，M 为掩码矩阵

Causal Mask

Causal Mask（因果掩码）用于 Masked Self-Attention，可以使得 Attention 计算中每个 token 只能看到自身和它之前的 token，Causal Mask 定义如下

$$M_{ij}=\begin{cases} 0, & j\leq i \\ -\infty, & j>i \end{cases}$$

若 $token_{j}$ 在 $token_{i}$ 之前，保持注意力分数，若 $token_{j}$ 在 $token_{i}$ 之后，令注意力分数加上一个极小的负值，再经过 Softmax 计算后，结果为 0

Softmax

Softmax 公式

$$Softmax(x_{i})=\frac{e^{ x_{i} }}{\sum^N_{j=1}e^{ x_{j} }}$$

Softmax 需要计算的是 q 向量对所有 k 向量的注意力权重，因此应该对 $QK^T$ 的结果按行应用 Softmax 函数，而不是按列

标准 Softmax 函数中包含指数函数，指数函数增长非常快，当 x 值比较大时，指数函数计算值可能会直接导致溢出

指数函数值域是 $(0,+\infty)$，可以通过减最大值的技巧使得结果稳定在 $(0,1]$，Softmax 函数变为

$$Softmax(x_{i})=\frac{e^{ x_{i}-\max(x) }}{\sum^N_{j=1}e^{ x_{j}-\max(x) }}$$

Online Softmax

Online Softmax 可以将 Softmax 的计算过程变为一个在线更新的过程，得以支持分块并行计算 Attention，该算法已成为主流 LLM 中的标配

算法中维护两个变量，分别是最大值和指数和，定义如下

$$\begin{aligned} m_{i}&=\max_{1\leq j\leq i}(x_{j}) \\ d_{i}&=\sum^i_{j=1}e^{ x_{j}-m_{i} } \end{aligned}$$

在一次遍历中，同时更新最大值和指数和，再遍历一次，就可以计算整个序列的 Softmax 结果

对于 $\mathbf{x}=(x_{1},x_{2},\dots,x_{N})$，初始时

$$\begin{aligned} m_{1}&=x_{1} \\ d_{1}&=e^{ x_{1}-m_{1} }=1 \end{aligned}$$

当遍历到 $x_{i}$ 时，若 $x_{i}\leq m_{i-1}$，则

$$\begin{aligned} m_{i}&=\max(m_{i-1},x_{i})=m_{i-1} \\ d_{i}&=\sum^i_{j=1}e^{ x_{j}-m_{i} } \\ &=\sum^{i-1}_{j=1}e^{ x_{j}-m_{i} }+e^{ x_{i}-m_{i} } \\ &=\sum^{i-1}_{j=1}e^{ x_{j}-m_{i-1} }+e^{ x_{i}-m_{i} } \\ &=d_{i-1}+e^{ x_{i}-m_{i} } \end{aligned}$$

若 $x_{i}> m_{i-1}$，则

$$\begin{aligned} m_{i}&=\max(m_{i-1},x_{i})=x_{i} \\ d_{i}&=\sum^{i}_{j=1}e^{ x_{j}-m_{i} } \\ &=\sum^{i-1}_{j=1}e^{ x_{j}-m_{i} }+e^{ x_{i}-m_{i} } \\ &=\sum^{i-1}_{j=1}e^{ x_{j}-m_{i-1}+m_{i-1}-m_{i} }+e^{ x_{i}-m_{i} } \\ &=\left(\sum^{i-1}_{j=1}e^{ x_{j}-m_{i-1} }\right)e^{ m_{i-1}-m_{i} }+e^{ x_{i}-m_{i} } \\ &=d_{i-1}e^{ m_{i-1}-m_{i} }+e^{ x_{i}-m_{i} } \end{aligned}$$

因此，最大值和指数和的递推公式如下

$$\begin{aligned} m_{i}&=\max(m_{i-1},x_{i}) \\ d_{i}&=d_{i-1}e^{ m_{i-1}-m_{i} }+e^{ x_{i}-m_{i} } \end{aligned}$$

Multi-Head Attention

使用多头自注意力，可以使得模型学习到不同的关注模式，多头自注意力定义如下

$$\begin{aligned} \mathrm{MHA}(X)&=\mathrm{Concat}(head_{1},head_{2},\dots,head_{h})W_{O} \\ head_{i}&=\mathrm{Attention}(XW^i_{Q},XW^i_{K},XW^i_{V}) \end{aligned}$$

其中，$W^i_{Q}$、$W^i_{K}$、$W^i_{V}$ 的形状为 $(d_{m},d_{h})$，$d_{h}$ 满足 $d_{h}\cdot h=d_{m}$

在实践中，利用分块矩阵的性质，令 X 与一个大的 Q/K/V 矩阵相乘后，再 reshape 成 $(N,h,d_{h})$，然后继续转置成 $(h,N,d_{h})$，将最后两个维度用于 Attention 计算

大 Q/K/V 矩阵的形状为 $(d_{m},d_{m})$，整个过程表示为

$$(N,d_{m})\times(d_{m},d_{m})=(N,d_{m})\xrightarrow{reshape}(N,h,d_{h})\xrightarrow{transpose}(h,N,d_{h})$$

这样可以一次性计算所有头的 Q、K、V，这与原公式是等价的，其中利用了矩阵乘法的分块性质，证明如下

设

$$X\in \mathbb{R}^{N\times d_{m}}\qquad W\in \mathbb{R}^{d_{m}\times d_{m}}$$

将 W 按列均分为 h 个子矩阵，有

$$W=[W_{1}|W_{2}|\dots|W_{h}]$$

其中 $W_{i}\in \mathbb{R}^{d_{m}\times d_{h}},h\cdot d_{h}=d_{m}$，根据矩阵乘法的分块性质，有

$$XW=X[W_{1}|W_{2}|\dots|W_{h}]=[XW_{1}|XW_{2}|\dots|XW_{h}]$$

经过 reshape 后，每个头中的 Q、K、V 与原公式相同

其他多头注意力

基于 MHA，发展出了其他的多头注意力变体

参数量分析

MHA 参数量

MHA 参数如下表所示

参数量共有

$$P_{MHA}=W_{Q}+W_{K}+W_{V}+W_{O}=4d^2_{m}$$

GQA 参数量

设有 h 个 Q 头，注意力头维度为 $d_{h}$，有 $h_{kv}$ 个 K、V 头

每个 Q 头的权重形状为 $(d_{m},d_{h})$，共有 h 个 Q 头，则 Q 权重的参数量为

$$P_{Q}=d_{m}\cdot d_{h}\cdot h=d^2_{m}$$

每个 K/V 头的权重形状为 $(d_{m},d_{h})$，共有 $h_{kv}$ 个 K/V 头，则 K/V 权重的参数量为

$$P_{K}=P_{V}=d_{m}\cdot d_{h}\cdot h_{kv}$$

输出投影权重 $W_{O}$ 的形状为 $(hd_{h},d_{m})$，参数量为

$$P_{O}=h\cdot d_{h}\cdot d_{m}=d^2_{m}$$

综上，GQA 总参数量为

$$P_{GQA}=2d^2_{m}+2d_{m}d_{h}h_{kv}$$

计算量分析

在分析模型计算量时，通常以 FLOPs（浮点运算数）作为衡量单位，而在 LLM 中，计算量主要来自矩阵乘法，因此通常以矩阵乘法的 FLOPs 来衡量 LLM 计算量

FLOPs 表示浮点运算数，而 FLOPS（全大写）表示每秒浮点运算次数

矩阵乘法的 FLOPs 分析如下

设矩阵 $A\in \mathbb{R}^{m\times k},B\in \mathbb{R}^{k\times n}$，有

$$\begin{aligned} (AB)_{ij}&=\mathbf{a}_{i}^T \mathbf{b}_{j} \\ \mathbf{a}_{i}^T \mathbf{b}_{j}&=a_{i1}b_{1j}+a_{i2}b_{2j}+\dots+a_{ik}b_{kj} \end{aligned}$$

一次矩阵乘法中包含 $m\times n$ 次向量点积，一次向量点积包含 k 次乘法和 k-1 次加法，则总 FLOPs 为

$$\begin{aligned} \mathrm{FLOPs}&=mn(k+k-1) \\ &=mn(2k-1) \\ &=2kmn-mn \end{aligned}$$

该计算量公式在用于估算模型计算量时，通常近似为 $2kmn$，因此矩阵乘法的 FLOPs 为 $2kmn$

为什么可以忽略 $mn$ 项：从点积公式上看，在计算出第一项 $a_{i1}b_{1j}$ 后，才开始累加 $a_{i\cdot}b_{\cdot j}$ 项，而在通用矩阵乘（GEMM）实现中，实际从 0 开始累加 $a_{i\cdot}b_{\cdot j}$ 项，即 $\mathbf{a}_{i}\cdot \mathbf{b}_{j}=0+a_{i1}b_{1j}+a_{i2}b_{2j}+\dots+a_{ik}b_{kj}$，进行了 k 次加法和 k 次乘法，因此，矩阵乘法的 FLOPs 为 $2kmn$ 实际上更符合实践

MHA

设序列长度为 N，embedding 维度为 $d_{m}$，注意力头个数为 h，注意力头维度为 $d_{h}$

在标准 MHA 中包含以下矩阵乘法

总 FLOPs 为 $8Nd_{m}^2+4N^2d_{m}$，具有平方级时间复杂度 $O(N^2)$

当 N 较小时，主导项是 $8Nd_{m}^2$，计算瓶颈在 Q/K/V 的投影计算，当 N 较大时，主导项是 $4N^2d_{m}$

GQA

设 K/V 注意力头个数为 $h_{kv}$，计算量统计如下

总计算量为 $4Nd_{m}^2+4N^2d_{m}+4Nd_{m}d_{h}h_{kv}=4Nd_{m}^2\left( 1+\frac{h_{kv}}{h} \right)+4N^2d_{m}$

从 $1+\frac{h_{kv}}{h}$ 项可以看到，当 $h_{kv}=h$ 时，实现的 Attention 是 MHA，当 $h_{kv}=1$ 时，实现的 Attention 是 MQA

FFN

Transformer 中的标准 FFN 表示为

$$FFN(X)=σ(XW_{1}+b_{1})W_{2}+b_{2}$$

其中，$X\in \mathbb{R}^{N\times d_{m}}$，$W_{1}\in \mathbb{R}^{d_{m}\times d_{ff}}$，$W_{2}\in \mathbb{R}^{d_{ff},d_{m}}$，$\sigma(\cdot)$ 是非线性激活函数，在实践中，一般取 $d_{ff}=4d_{m}$

参数量为 $2d_{m}d_{ff}=8d^2_{m}$（通常忽略偏置项）

为什么先升维再降维：这源于一个统计学习中的基本认识，样本在高维空间中的线性可分性更好。先升维后再配合激活函数，可以更好的选择或抑制某些信号，最后降维实现信息蒸馏

激活函数

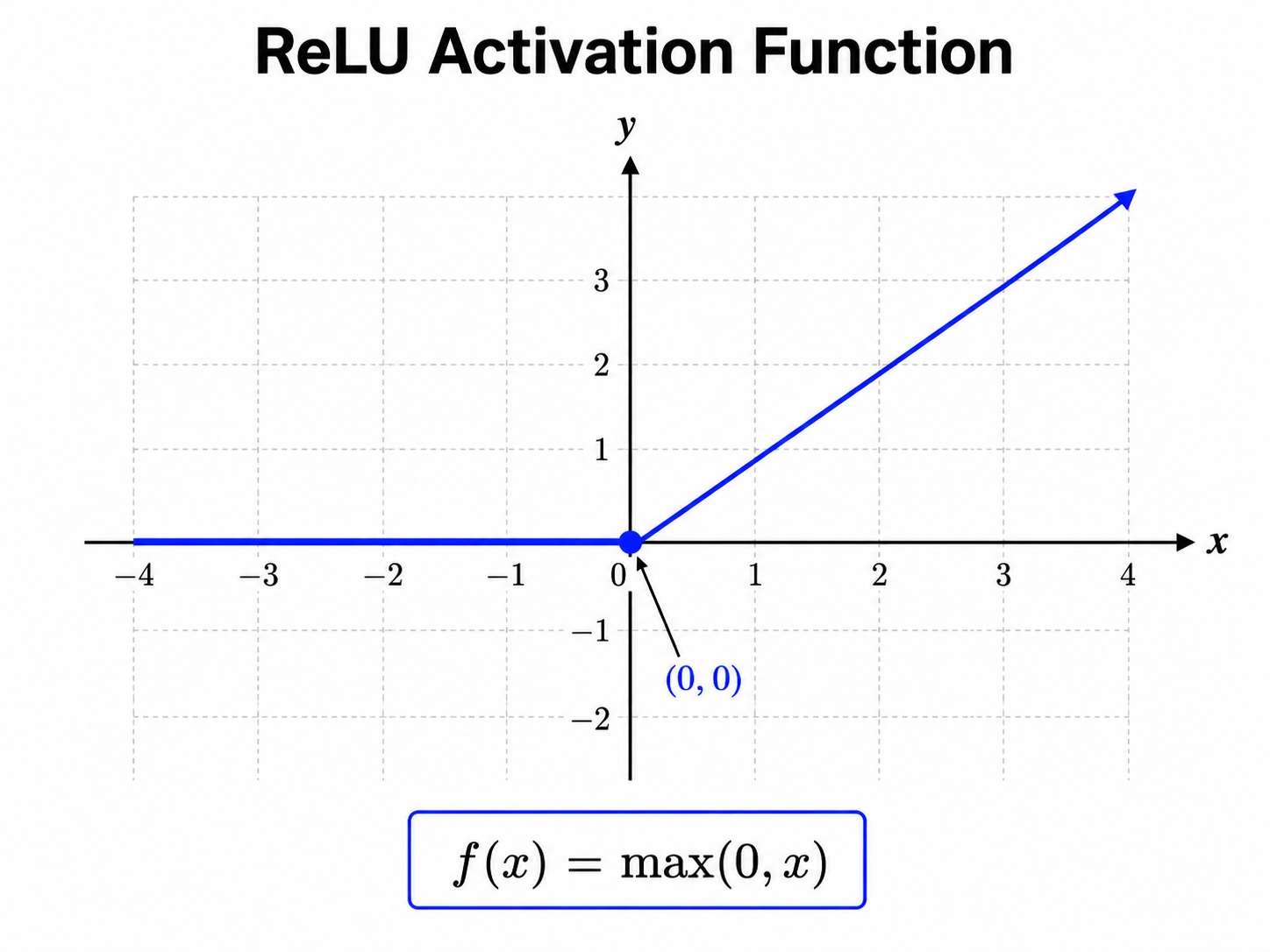

ReLU

在 Transformer 中使用的是 ReLU 激活函数

$$\mathrm{ReLU}(x)=\max(0,x)$$

该激活函数计算简单，不存在梯度衰减问题，但存在神经元死亡的问题，即一旦某个神经元输入值落在 ReLU 负半轴，ReLU 输出为 0，该神经元在反向传播时就无法更新权重，对模型计算几乎没有贡献

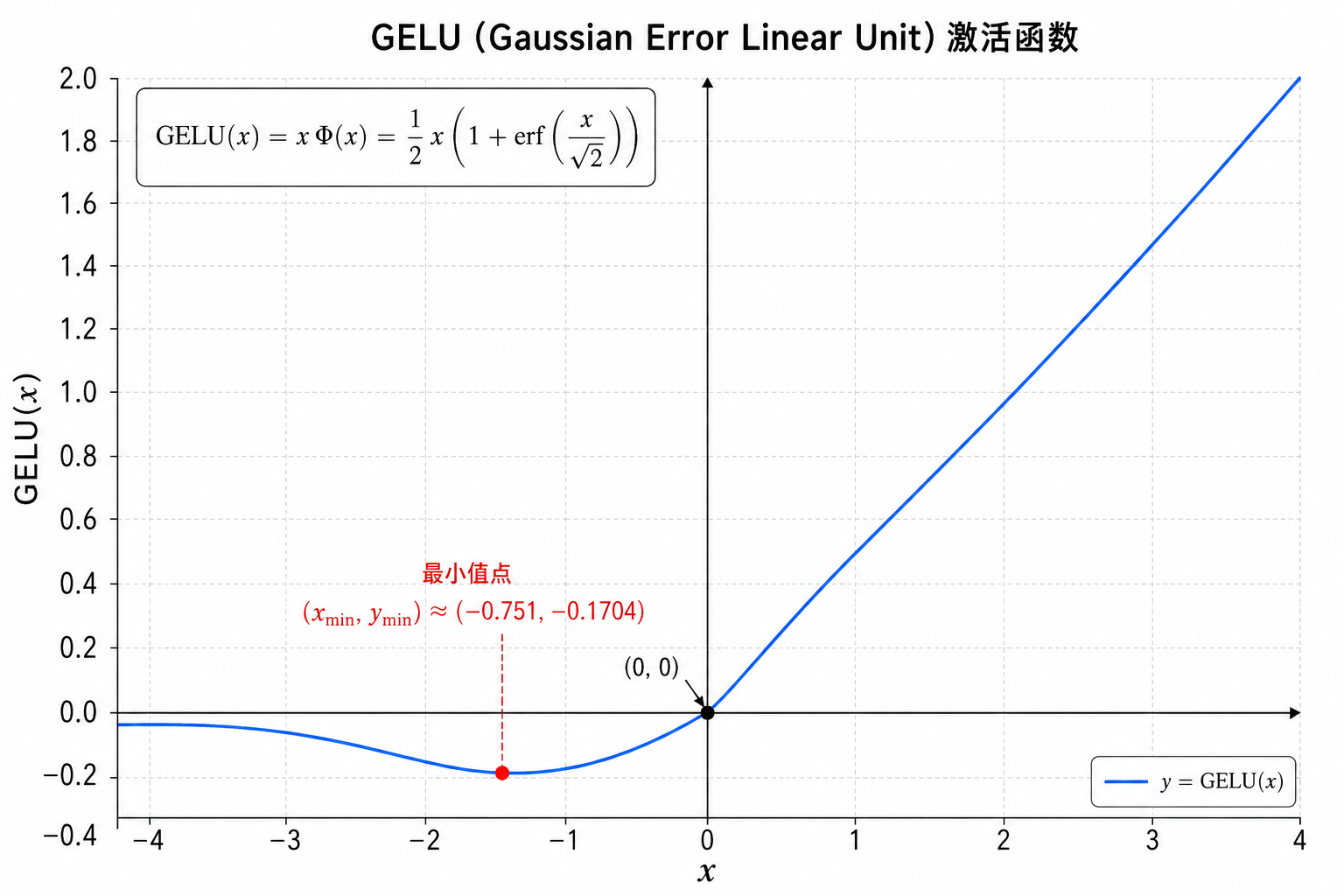

GELU

GELU 引入了概率化门控的做法，让 x 以一定概率被保留或抑制，实现“软门控”

$$\mathrm{GELU}=x\cdot \Phi(x)$$

其中，$\Phi(x)$ 是标准正态分布的累积分布函数，函数处处可微

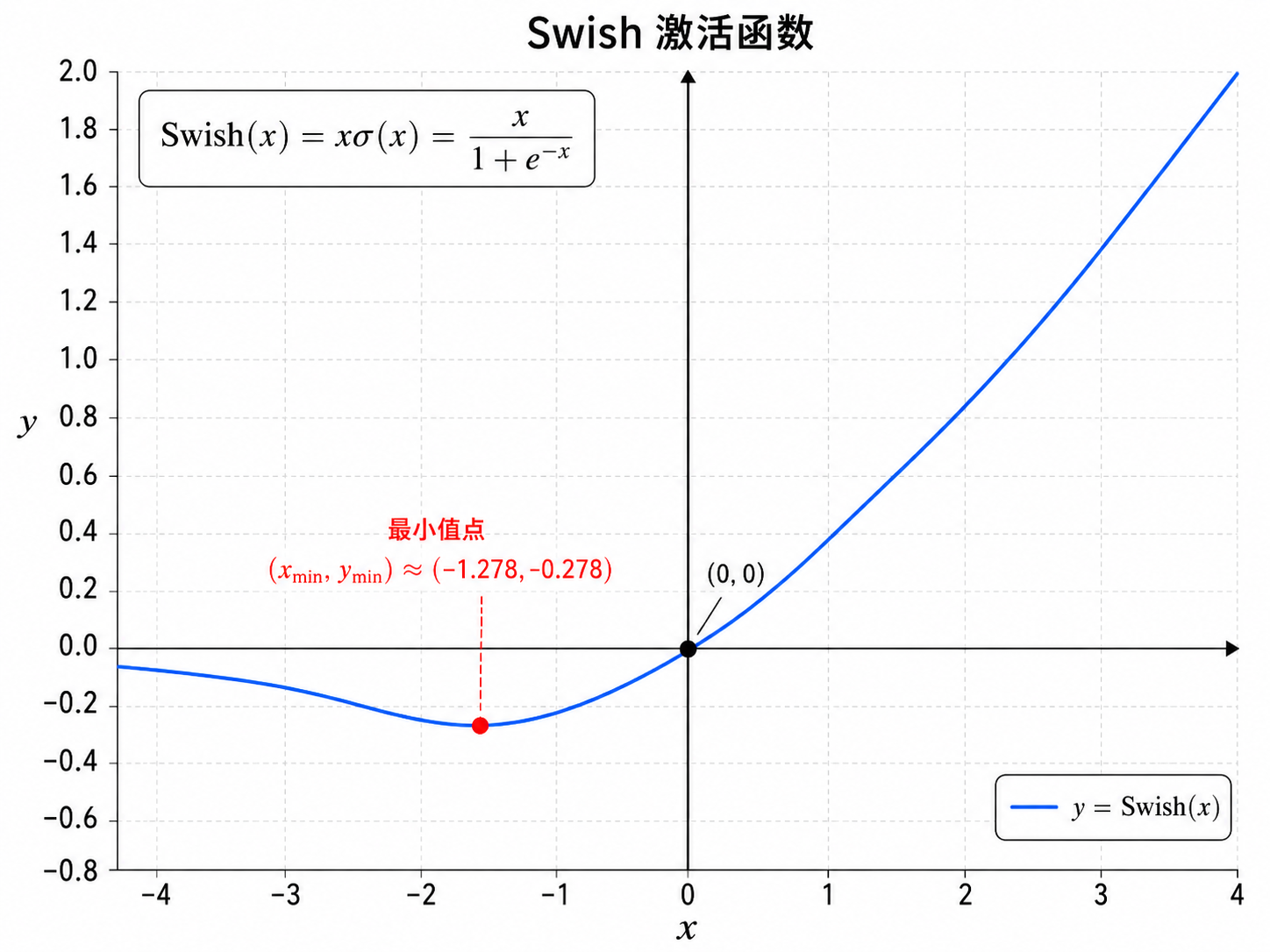

Swish

Swish 是另一种“软门控”激活函数，函数处处可微

$$\mathrm{Swish}(x)=x\cdot \sigma(\beta x)$$

其中，$\sigma(x)$ 是 sigmoid 函数，$\beta$ 是一个可学习或固定的参数，当 $\beta=1$ 时，简写为 $\mathrm{SiLU}(x)=x\cdot \sigma(x)$

GLU

标准 FFN 中，只有激活函数能够控制特征通过的规则，方式比较简单，而 GLU（门控线性单元）可以使模型自己学习到哪些特征要保留多少或抑制多少，激活表达能力更强，因此，后续 LLM 的 FFN 模块主要采用 GLU 系列模块

原始 GLU 的定义如下

$$\mathrm{GLU}(x)=(xW_{up})\otimes\sigma(xW_{gate})$$

其中，$\otimes$ 为逐元素相乘，$\sigma(x)$ 为 sigmoid 函数，$xW_{up}$ 称为值分支，表示候选特征，$xW_{gate}$ 表示门控分支，决定候选特征通过多少。值分支和门控分支都由 x 线性变换而来，具有根据输入动态加权的能力，从而实现更强的激活表达

基于原始 GLU，修改其中的激活函数，可以得到 GLU 函数族

$$\begin{aligned} \mathrm{GLU}(x)&=(xW_{up})\otimes \sigma(xW_{gate}) \\ \mathrm{ReGLU}(x)&=(xW_{up})\otimes \mathrm{ReLU}(xW_{gate}) \\ \mathrm{GEGLU}(x)&=(xW_{up})\otimes \mathrm{GELU}(xW_{gate}) \\ \mathrm{SwiGLU}(x)&=(xW_{up})\otimes \mathrm{Swish}(xW_{gate}) \end{aligned}$$

经过实践验证，SwiGLU 相较于其他 GLU 类函数具有最佳性能，因此主流 LLM 基本上采用了 SwiGLU

SwiGLU

采用 SwiGLU 实现的 FFN 模块定义如下

$$\mathrm{FFM}_{SwiGLU}(X)=\left[(XW_{up})\otimes \mathrm{Swish(XW_{gate})}\right]W_{down}$$

其中，$W_{up}\in \mathbb{R}^{d_{m}\times d_{ff}},W_{gate}\in \mathbb{R}^{d_{m}\times d_{ff}},W_{down}\in \mathbb{R}^{d_{ff}\times d_{m}}$，参数量为 $3d_{m}d_{ff}$，在 SwiGLU 中，取 $d_{ff}=\frac{8}{3}d_{m}$，则参数量为 $3d_{m}d_{ff}=8d^2_{m}$，与标准 FFN 参数量保持一致

在实践中，$d_{ff}$ 会被取整到 $\frac{8}{3}d_{m}$ 附近的特定数值的倍数，如 $\frac{8}{3}d_{m}$ 附近 128 或 256 的倍数，使得维度可以被 GPU 高效处理

MoE

FFN 模块是 LLM 中参数量最大的部分，参数量是 Attention 模块的 2 倍，因此，减小该模块的计算量是非常必要的

MoE 的基本思想是将一个大的 FFN 拆分为多少小的 FFN，称为专家（Expert），在前向计算时，只激活其中少数几个专家用于计算，其他专家保持休眠，从而达到大参数量小计算量的效果，这种方式可以让模型具有足够的容量存储知识，同时计算推理的成本可控

路由机制

MoE 中使用一个路由模块来决定每个 token 被发送到哪些专家，最常见的是 Top-K 路由，即在 n_experts 维的概率分布中，选择概率最大的 K 个专家

$$\begin{aligned} g(x)&=\mathrm{Softmax}(xW_{r}),\quad W_{r}\in \mathbb{R}^{d_{m}\times N_{e}} \\ \mathrm{TopK}(g(x))&\to \text{Select the top-K experts.} \end{aligned}$$

其中，$N_{e}$ 是专家的数量，最终输出为

$$\mathrm{MoE}(X)=\sum_{i\in\mathrm{TopK}}g_{i}(X)\cdot \mathrm{Expert}_{i}(X)$$

其中，$g_{i}(X)$ 在 TopK 范围内再次进行归一化作为权重，专家输出加权求和作为 MoE 输出

负载均衡

MoE 模块训练最严重的问题是负载不均衡，即路由可能将大部分的输入发送到少数的几个专家，导致其他专家得不到训练，有以下解决思路

1. 加入负载均衡损失：在损失函数中添加一个负载均衡损失，当所有专家的负载均衡时，损失最小
2. 设置容量因子：为每个专家设置一个容量因子，即可接收 token 的最大数量，当专家接收的 token 数量超过容量时，将多余的 token 分配到其他专家或直接直通
3. Expert Choice 路由：TopK 路由是让 token 选择 Top-K 个专家，而 Expert Choice 路由直接让专家选择 Top-K 个 token，这可以从根本上解决负载不均衡的问题

位置编码

在 Transformer 中，位置编码用于在序列中添加位置信息，使得 Attention 可以提取到位置相关的 token 信息

为什么需要位置编码

在文本任务中，天然需要处理词的位置关系，而 Attention 计算无法感知位置信息

设正交置换矩阵 $P\in \mathbb{R}^{N\times N}$，$PP^T=I$，对输入的 token 位置进行打乱（行置换），有 $X'=PX$，则 Attention 计算变为

$$\begin{aligned} Q'&=X'W_{Q}=PXW_{Q}=PQ \\ K'&=X'W_{K}=PXW_{K}=PK \\ V'&=X'W_{V}=PXW_{V}=PV \\ \mathrm{Attention}(Q',K',V')&=\mathrm{Softmax}\left( \frac{Q'{K'}^T}{\sqrt{ d }}\right)V' \\ &=\mathrm{Softmax}\left( \frac{PQK^TP^T}{\sqrt{ d }} \right)PV \\ &=P\mathrm{Softmax}\left( \frac{QK^T}{\sqrt{ d }} \right)P^TPV \\ &=P\mathrm{Softmax}\left( \frac{QK^T}{\sqrt{ d }} \right)V \\ &=P\mathrm{Attention}(Q,K,V) \end{aligned}$$

这表示了 Attention 计算的排列等变性，即输入打乱后，输出只是做了相同的打乱，Attention 提取的 token 信息与位置无关，因此需要在序列中加入位置信息，使得模型能够正确理解文本

两种位置编码方案

• 绝对位置编码：为序列中的 token 分配一个固定的位置编码，通常直接将编码与 embedding 相加后再输入 Attention
• 相对位置编码：在 Attention 计算时注入两个 token 的相对位置信息，在每次 Attention 计算时都计算一次位置编码

目前主流 LLM 都采用了相对位置编码，这是由于绝对位置编码具有以下局限性

1. 绝对位置编码以加法的形式融合到嵌入向量中，这在深层模型中会被稀释，导致位置信息逐渐丢失
2. 在训练过程中，绝对位置编码只能在一个有限的长度中分配编码，在超出训练长度的位置上泛化效果差，难以外推到任意长度

Sinusoidal 编码

在 Transformer 中实现了 Sinusoidal 编码，这是一种绝对位置编码，定义如下

$$\begin{aligned} PE(pos,2i)&=\sin\left( \frac{pos}{10000^{2i/d}} \right) \\ PE(pos,2i+1)&=\cos\left( \frac{pos}{10000^{2i/d}} \right) \end{aligned}$$

ALiBi 编码

ALiBi 编码是相对位置编码，它直接在注意力分数加上一个与距离成正比的负偏置项

$$\begin{aligned} \mathrm{Attention}(Q,K,V)&=\mathrm{Softmax}\left( \frac{QK^T}{\sqrt{ d }}+mB \right)V \\ B_{ij}&=-|i-j|,\quad B\in \mathbb{R}^{N\times N},m\in R \end{aligned}$$

偏置矩阵 B 中的值表示 $token_{i}$ 到 $token_{j}$ 的距离的负值，这意味着，若 $token_{i}$ 到 $token_{j}$ 的距离越远，$token_{i}$ 对 $token_{j}$ 注意力分数被减去的值越大，实现随距离的线性衰减

RoPE 编码

RoPE 编码（旋转位置编码）是目前 LLM 的主流位置编码方法，是一种相对位置编码，它通过变换 Q、K 向量来注入位置信息

RoPE 编码的基本思想是用 token 的位置来决定向量的旋转角度，使得两个旋转后的向量点积与 token 的位置之差有关

设 $\mathbf{\alpha}=[x,y]^T$，向量旋转定义如下

$$\begin{aligned} \mathbf{\alpha}'&=R(\theta)\mathbf{\alpha}=\begin{bmatrix} \cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} \\ x'&=x\cos \theta-y\sin \theta \\ y'&=x\sin \theta+y\cos \theta \end{aligned}$$

在 $d_{m}=2$ 时，设 $\mathbf{q}=[q_{1},q_{2}]^T,\mathbf{k}=[k_{1},k_{2}]^T$，q 向量和 k 向量代表的 token 分别位于 m 和 n，旋转后得

$$\begin{aligned} \mathbf{q}'=R(m\theta)\mathbf{q}=\begin{bmatrix} \cos (m\theta) & -\sin (m\theta) \\ \sin (m\theta) & \cos (m\theta) \end{bmatrix} \begin{bmatrix} q_{1} \\ q_{2} \end{bmatrix} \\ \mathbf{k}'=R(n\theta)\mathbf{k}=\begin{bmatrix} \cos (n\theta) & -\sin (n\theta) \\ \sin (n\theta) & \cos (n\theta) \end{bmatrix} \begin{bmatrix} k_{1} \\ k_{2} \end{bmatrix} \end{aligned}$$

由旋转矩阵的性质 $R(\theta)^T=R(-\theta)$，有

$$\begin{aligned} R(m\theta)^TR(n\theta)&=R(-m\theta)R(n\theta) \\ &=\begin{bmatrix} \cos (m\theta) & \sin(m\theta) \\ -\sin(m\theta) & \cos(m\theta) \end{bmatrix} \begin{bmatrix} \cos(n\theta) & -\sin(n\theta) \\ \sin(n\theta) & \cos(n\theta) \end{bmatrix} \\ &=\begin{bmatrix} \cos(m\theta)\cos(n\theta)+\sin(m\theta)\sin(n\theta) & -\cos(m\theta)\sin(n\theta)+\sin(m\theta)\cos(n\theta) \\ -\sin(m\theta)\cos(n\theta)+\cos(m\theta)\sin(n\theta) & \sin(m\theta)\sin(n\theta)+\cos(m\theta)\cos(n\theta) \end{bmatrix} \\ &=\begin{bmatrix} \cos(n\theta-m\theta) & -\sin(n\theta-m\theta) \\ \sin(n\theta-m\theta) & \cos(n\theta-m\theta) \end{bmatrix} \\ &=R(n\theta-m\theta) \\ &=R((n-m)\theta) \end{aligned}$$

旋转后向量点积为

$$\mathbf{q}^{\prime T}\mathbf{k}'=\mathbf{q}^TR(m\theta)^TR(n\theta)\mathbf{k}=\mathbf{q}^TR(-m\theta)R(n\theta)\mathbf{k}=\mathbf{q}^TR((n-m)\theta)\mathbf{k}$$

向量点积结果依赖两个 token 的相对位置之差 $(n-m)$

RoPE 编码可以自然地推广到高维向量，当 $d_{m}> 2$ 时，将 $d_{m}$ 维向量拆分为 $d_{m}/2$ 个 2 维向量，每个 2 维向量独立做旋转，所有旋转矩阵组成一个分块对角矩阵，定义符号 $R_{m,i}:=R(m\theta_{i})$，有

$$R_{m}=\begin{bmatrix} R_{m,0} & & & \\ & R_{m,1} & & \\ & & \ddots & \\ & & & R_{m,d/2-1} \end{bmatrix},\quad \theta_{i}=\frac{1}{10000^{2i/d}}$$

对 q 向量和 k 向量做旋转，有

$$\begin{aligned} \mathbf{q}'&=R_{m}\mathbf{q} =\begin{bmatrix} R_{m,0} & & & \\ & R_{m,1} & & \\ & & \ddots & \\ & & & R_{m,d/2-1} \end{bmatrix} \begin{bmatrix} \mathbf{q}_{0} \\ \mathbf{q}_{1} \\ \vdots \\ \mathbf{q}_{d/2-1} \end{bmatrix} =\begin{bmatrix} R_{m,0}\mathbf{q}_{0} \\ R_{m,1}\mathbf{q}_{1} \\ \vdots \\ R_{m,d/2-1}\mathbf{q}_{d/2-1} \end{bmatrix} \\ \mathbf{k}'&=R_{n}\mathbf{k} =\begin{bmatrix} R_{n,0} & & & \\ & R_{n,1} & & \\ & & \ddots & \\ & & & R_{n,d/2-1} \end{bmatrix} \begin{bmatrix} \mathbf{k}_{0} \\ \mathbf{k}_{1} \\ \vdots \\ \mathbf{k}_{d/2-1} \end{bmatrix} =\begin{bmatrix} R_{n,0}\mathbf{k}_{0} \\ R_{n,1}\mathbf{k}_{1} \\ \vdots \\ R_{n,d/2-1}\mathbf{k}_{d/2-1} \end{bmatrix} \end{aligned}$$

向量做点积，有

$$\begin{aligned} \mathbf{q}^{\prime T}\mathbf{k}'&=\begin{bmatrix} \mathbf{q}^T_{0}R_{m,0}^T & \mathbf{q}^T_{1}R_{m,1}^T & \dots & \mathbf{q}^T_{d/2-1}R_{m,d/2-1}^T \\ \end{bmatrix} \begin{bmatrix} R_{n,0}\mathbf{k_{0}} \\ R_{n,1}\mathbf{k}_{1} \\ \vdots \\ R_{n,d/2-1}\mathbf{k}_{d/2-1} \end{bmatrix} \\ &=\sum^{d/2-1}_{i=0}\mathbf{q}^T_{i}R^T_{m,i}R_{n,i}\mathbf{k}_{i} \\ &=\sum^{d/2-1}_{i=0}\mathbf{q}^T_{i}R_{n-m,i}\mathbf{k}_{i} \end{aligned}$$

其中，每一个 $\mathbf{q}^T_{i}R_{n-m,i}\mathbf{k}_{i}$ 就是每一个二维旋转子块的点积，旋转后的高维 qk 向量点积就是各个二维旋转子块点积的和

以上推导可以证明 RoPE 位置编码可以使得二维或高维的 qk 向量点积结果依赖于 token 的相对位置，在实践中，直接对向量做逐元素的乘法和加法更加高效

$$\begin{aligned} q_{2i}'&=q_{2i}\cos(m\theta_{i})-q_{2i+1}\sin(m\theta_{i}) \\ q_{2i+1}'&=q_{2i}\sin(m\theta_{i})+q_{2i+1}\cos(m\theta_{i}) \end{aligned}$$

为什么只对 q 和 k 做旋转：RoPE 位置编码设计只在“信息检索”（qk 向量点积）的过程中加入对位置的感知，不需要对 token 蕴含的信息本身（v 向量）添加位置感知，这样的设计更加简洁有效

归一化方法

Transformer 中采用的是 LayerNorm（层归一化），具体来说，是沿特征维度对每个样本独立进行归一化

对每个 token 的特征向量 x，形状为 $(d_{m,})$，LayerNorm 计算如下

$$\begin{aligned} \mu&=\frac{1}{d_{m}}\sum^{d_{m}}_{i=1}x_{i} \\ \sigma^2&=\frac{1}{d_{m}}\sum^{d_{m}}_{i=1}(x_{i}-\mu)^2 \\ \\ x_{i}'&=\gamma_{i} \cdot \frac{x_{i}-\mu}{\sqrt{ \sigma^2+\epsilon }}+\beta_{i} \end{aligned}$$

其中，$\gamma$ 和 $\beta$ 是可学习参数，形状为 $(d_{m},)$

BatchNorm：BatchNorm 是沿着 batch 维度，对每个特征进行归一化的归一化方法，但它并不适用于 NLP 领域，主要原因是 NLP 中样本序列的长度不一致。即使做了 padding，但 padding 位置的值是无意义的，进入均值/方差计算会引入噪声。其次，BatchNorm 沿着 batch 维度计算，不适用于自回归生成的范式

RMSNorm

RMSNorm 提出 LayerNorm 的效果主要是重新缩放，而不是重新中心化，因此 RMSNorm 中去除了减掉均值这一步，RMSNorm 定义为

$$\begin{aligned} \mathrm{RMS}(x)=\sqrt{ \frac{1}{d}\sum^d_{i=1}x^2_{i} } \\ x_{i}'=\gamma_{i}\cdot \frac{x_{i}}{\mathrm{RMS}(x)} \end{aligned}$$

其中，$\gamma$ 是一个可学习参数，形状为 $(d_{m},)$，实验表明，RMSNorm 与 LayerNorm 效果相当，但 RMSNorm 相比 LayerNorm 减少了均值的计算，也就减少了一次数据扫描，提升了运算性能
